ZCSCA
Ø产品简介
潜在电路俗称“潜通路”。潜在电路分析（Sneak Circuit Analysis，简称SCA）技术最早由美国波音公司提出。规范的潜在电路分析工作始于1967年底，目的是为了保障美国国家航空航天局(NASA)阿波罗飞船和天空实验室的电子电气设备无故障运行，事先发现并纠正电子/电气系统中可能存在的潜在电路，以最大限度地确保任务成功和人员的安全。
由于该项技术可以有效地事先发现复杂电子/电气系统中的潜在电路，提高设备的可靠性和安全性，因而一直被波音公司所垄断并且被对外保密了约20多年（国外将该项技术戏称为“黑色艺术”）。波音公司将该技术广泛应用于航空航天、核设备以及民用系统。
公司通过多年的积累，突破了数据爆炸带来无法识别有效数据的关键技术，自主研发了可视化的潜通路仿真分析算法，打通了与主流EDA设计软件的接口，并结合潜通路分析的工程经验，形成了电气系统潜通路分析软件（ZCSCA）。主要应用于复杂系统电气总体设计、运维和排故。
Ø特点与优势
1、功能支持GJB450A-2004《装备可靠性工作通用要求》、《QJ 3217-2005 潜在分析方法和程序》、《Q/QJA 693-2019航天型号潜在电路分析要求、方法和程序》等行业标准
2、支持常用的EDA软件设计文件导入，支持网表格式导入，导入规模150万行以上，快速形成系统大图用于后续可视化分析
3、拥有自主的设计平台，进行系统电气原理图设计和显示
4、自主研发的可视化潜在电路仿真分析算法，解决了组合爆炸引起的搜索路径数量过大的问题
5. 将潜在电路仿真分析经验以工具形式固化到软件中，自动提示系统中可能存在的潜在电路
Ø 软件功能模块
ZCSCA其主要包含设计输入、仿真配置、仿真分析、虚拟操作台和分析结果文件输出五部分功能组成。
Ø主要功能介绍
1、 设计输入
设计输入模块支持将系统单机设计和电缆网设计融合为系统整体设计，为潜在电路仿真分析提供可视化平台。
软件的设计输入接口模块也提供自定义的建模工具，能够依据单机模块的功能和接口电路，建立简化的模型。
（1）EDA软件设计文件导入
支持XML设计文件导入（Mentor CHS等），该格式设计文件与软件无缝对接，导入后可直接仿真分析。
支持EDIF 200 设计文件导入（Protel、Altium、Candance 等）。
（2）自主的电气系统设计平台
软件具有独立的系统设计平台，可绘制系统的单机模块、电缆网原理图并连接形成整体系统设计大图。
（3）仿真模型库
提供通用器件连通性仿真模型库，包括数字类型模型库、模拟类型模型库，机电类型模型库等。同时，支持器件、组件和单机的自定义建模。
2、仿真配置
经过多年的潜在电路分析工程经验积累，形成了一套适应于工程的分析方法和程序，并形成向导固化到软件中，用户通过该向导完成仿真分析前的配置。
（1）系统时序配置
用户可直接在系统大图中配置系统的控制时序。软件提供控制开关列表，方便用户进行配置。同时，软件支持任意顺序的开关排列组合配置。
（2）器件极性配置
针对敏感的不能反向流通的器件，在系统大图中直接可设置器件的管脚电流流向配置。仿真分析后，系统将自动提示与预期不符的情况。

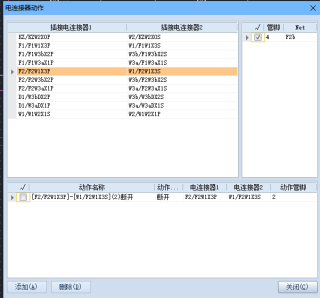

（3）可通断电连接器配置
针对影响复杂系统状态改变的可分离电连接器（例如发射后的脱拔插头），软件可配置管脚分离的先后顺序，同样也支持在系统大图中配置。
也可模拟电连接器分离时，不同针脚非同时分离的状态设置。

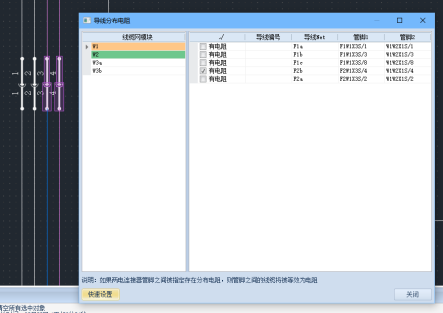

（4）线缆网电阻配置
由于复杂系统设计中线缆网的分布电阻可引入接地系统潜在电路，因此软件提供分布电阻配置，用户可在系统大图中快速设置电缆的分布电阻。
3、仿真分析

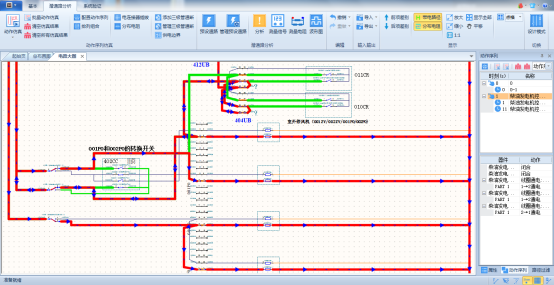

（1）时序分析
软件将根据系统控制的时序配置，自动生成由继电器控制开关引起的时序变化，将系统划分成不同时序下的通路状态，用户可直观的在系统大图中查看每个时序状态下的系统电压、电流通路及电流流向。

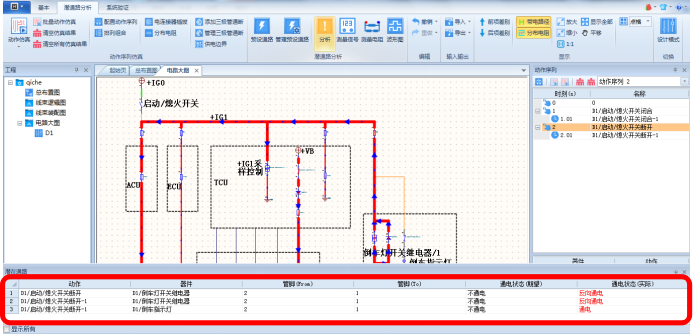

（2）器件极性自动判别
软件根据仿真分析结果与用户设置的器件极性配置进行比对，自动提示出当前时序状态下与预期电流流向不符的器件。

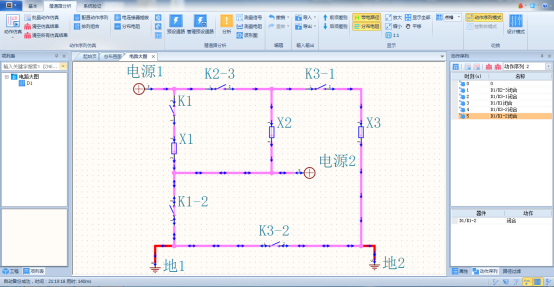

（3）H型路径和源到源路径自动判别
软件根据仿真分析结果，自动标记出系统设计中具有H型的双向路径以及源到源的路径。

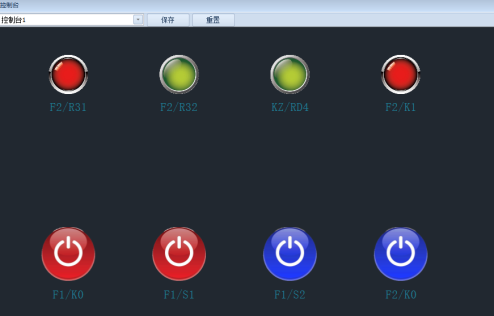

4、虚拟操作台
用户可在虚拟操作台上进行虚拟操作测试，模拟现场操作结果。软件可对虚拟操作指令进行仿真，通过执行部件对应的指示灯显示仿真结果，如果发现结果与预期不符，可结合当前通路仿真结果进行问题分析。
软件支持将分析结果自动生成潜在电路分析报告，同时系统大图中的图纸可以导出为CAD格式和PDF格式。
